Africa Twin XRV 650 RD03 « MARATHON »

2e serie - 1989



click to enlarge

click for the big one

click to enlarge



click to enlarge

une des 5 Marathons Espagnoles





nos Marathons ...

click to enlarge

la Marathon di Leguevaque Lac Rose Dakar, 2-1-2014

click to enlarge

la Marathon de Serge Leguevaque (Dakar '90) retrouvée par Hugo

click to enlarge

la Marathon de Leguevaque restorée



click to enlarge



<- 2 photos de la Marathon 6000001->

propriété de Honda France. L'ouverture pour l'accès au filtre à aire est différent des autres, peut-être est-ce un modèle de pré-série.



click for the big one

click to enlarge

la Marathon de Giuseppe (ex-Mazzali/Bonacini) en restauration

click to enlarge

la Marathon de Paulo (ex-Francesc) en restauration

click to enlarge

la Marathon de Roberto M (ex-Aniello) en restauration

la Marathon de Valter

click to enlarge

la Marathon de Mirco

click to enlarge

la Marathon de Oreste

click for the big one

la Marathon de Yves

click to enlarge

la Marathon de Mirco

click for the big one

la Marathon de Yves

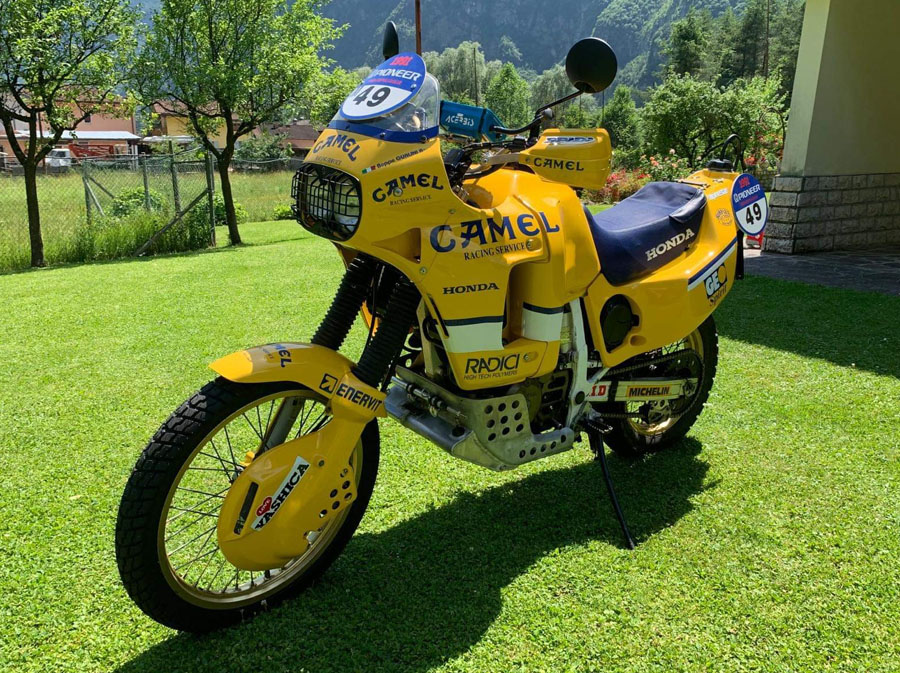

la Marathon de Gualini restorée par Roberto P

click to enlarge

la Marathon de Flavio

la Marathon de Gualini restorée par Roberto P

click to enlarge

la Marathon de Pascal Maison ex-Dakar 91

click to enlarge

la Marathon de Toni Boluda

click to enlarge

la Marathon de Pascal Maison ex-Dakar 91

click to enlarge

la Marathon de Giovanni

click to enlarge

la Marathon de Roberto B

click to enlarge

la Marathon de Giovanni

click to enlarge

la Marathon de Riccardo

la Marathon ex-Maurizio, en restauration par Marco

click to enlarge

la Marathon de Riccardo

click to enlarge

la Marathon de Patrizia

click to enlarge

la Marathon de Stephan

click to enlarge

la Marathon de Patrizia

click to enlarge

la Marathon de Sam (ex-Andreu Gonzales)

click to enlarge

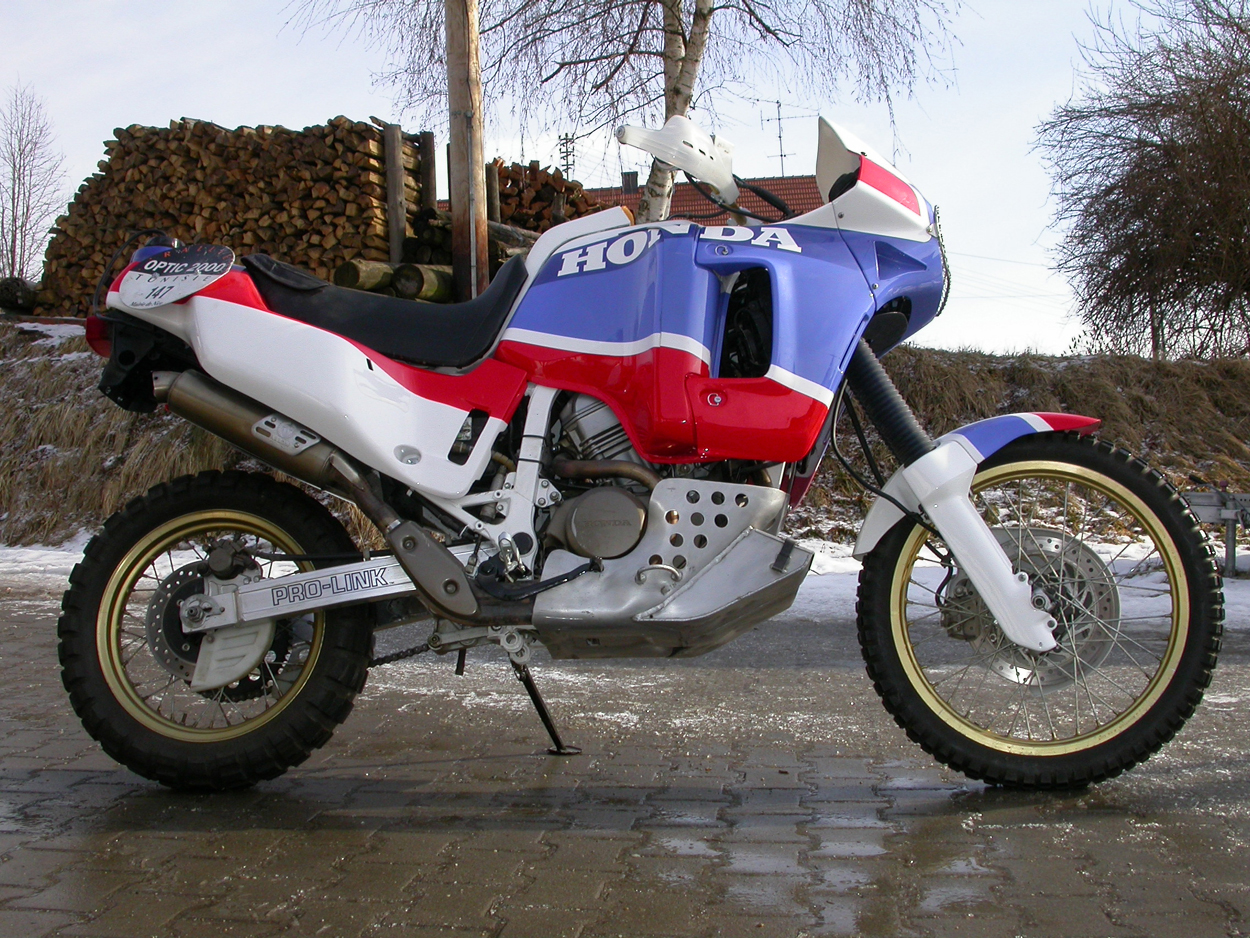

une Marathon française (actuallement en Allemagne)

la Marathon de Sam attribué au Quail Show (Usa)

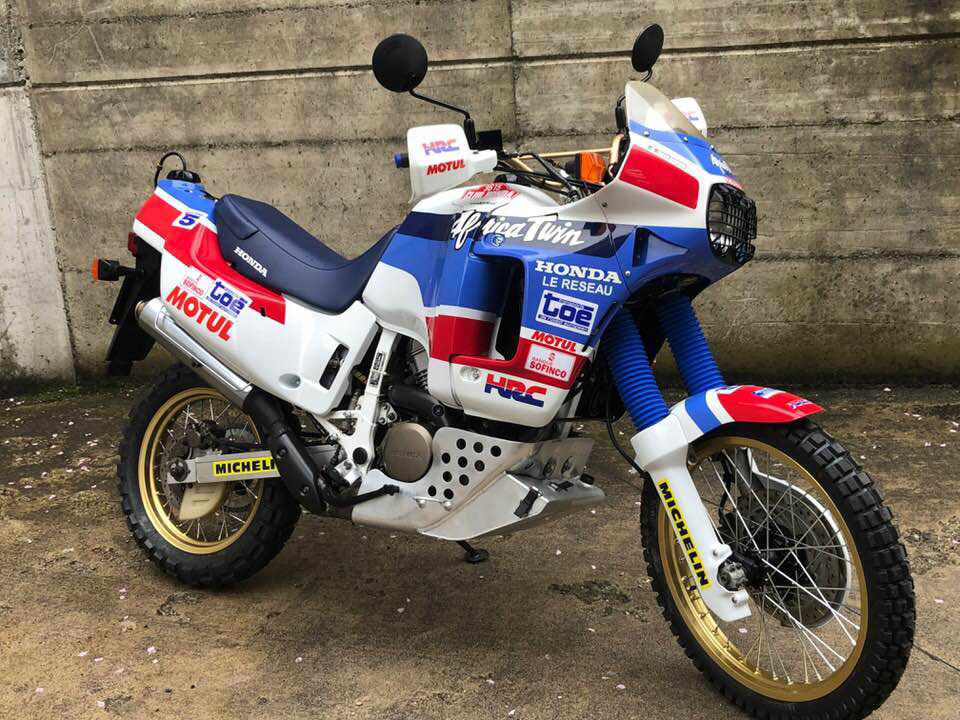

la Marathon restorée par Marco

la Marathon ex-Walter

click to enlarge

la Marathon restorée par Marco

une Marathon en Italie pas encore identifié!

click to enlarge

la Marathon de Matt (ex Tony Fowkes) en restauration









... en action!

click to enlarge

Roberto en Tunisie

click to enlarge

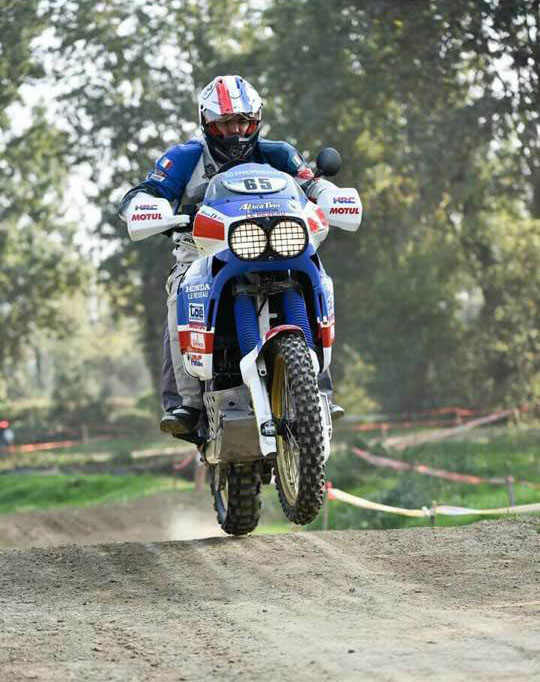

Marco, Lodi 2017

click to enlarge

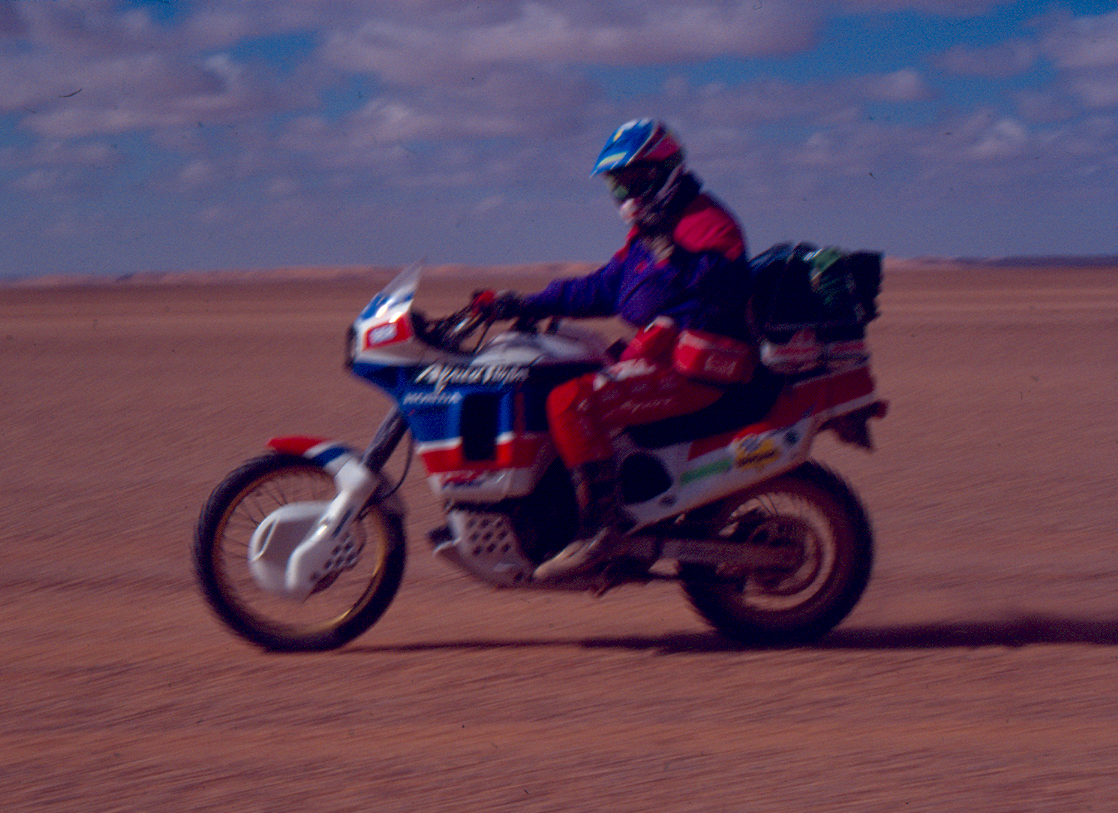

Walter en Algerie

click to enlarge

Altopiano de Asiago 2009

Patrizia!

click to enlarge

Marcesina 2012



click to enlarge

Maroc 2013, vers Dakar








Les modifications de l'Africa Twin XRV 650 RD03 Marathon seconde série * modifiche comuni anche alla prima serie dell'88

# da verificare se presenti anche nella 1a serie

A gauche une RD03 de série, à droite une Marathon



*Réservoir de 38-40 litres. Il pèse 2,5 kg de plus que l'origine
click for the big one
.click to enlarge
*4 plots sur le réservoir pour y fixer une pochette trousse à outils et porte document

click to enlarge

click to enlarge

*Réservoir arrière en aluminium d'environ 17 litres
click for the big one
.click to enlarge
*Clapet anti retour monté sur chaque bouchon de réservoir
click for the big one
click for the big one
*Les 2 réservoirs sont remplis de mousse " aviation " pour éviter les transferts de masse
click for the big one
*Sur les cotés du réservoir avant sont collés des plaques de protection
Les caches en fibre de verre protègent le réservoir arrière
*L'équipement de rallye comprend un trip mécanique, un dérouleur de road-book et une boussole

click to enlarge

click to enlarge

#blocchetto accensione semplificato

click for the big one
.
*coupe-circuit en cas de chute de la moto
click to enlarge

fle fusible de ventilateur, de phares et de feux arrière est de plus fort ampérage
click to enlarge

*carénage avant avec 2 conduits pour guider l'air vers les 2 radiateurs
clik for the big one
.
barre de renfort entre les 2 caches latéraux avant
click to enlarge

*Selle avec emplacement pour balise de sécurité
.
boucles d'attache pour les bagages sur le réservoir arrière
.
*feu arrière obligatoire pour le rallye
click to enlarge

Ouverture dans la cache latéral gauche pour un accès rapide au filtre à air#boite à air avec sa protection

le filtre à air est plus grand

*Sabot moteur modifié avec une trousse à outils et une réserve d'eau potable
click for the big one
Des protection sur le sabot afin de protéger le sélecteur et la commande de frein arrière (modèles différents de la 1er série)
click fo rthe big one.
.
*moteur de moins de comprimés (9.0 au lieu de 9.4), joint de la tête plus épais, à utiliser de l'essence à faible indice d'octane. Alternateur 12V-360 W au lieu de 12V-310
.
Carburateur Kehin VDF8A (au lieu VDF4B). Sans capsule d'enrichissement?
.
Protection thermique entre les cylindres et la boite à air
.

*Les 2 radiateurs sont munis de ventilateurs

# Protections métalliques de radiateur

click to enlarge
*la fourche avant est renforcée
intérieurement et est réglable
.click to enlarge
.
*Mono-amortisseur renforcé avec une plus grande course et un réglage plus performant
click for the big one
*Le bras oscillant est dépourvu de carter de chaîne (ainsi que ses attaches)
click for the big one.
.
*Guide chaîne renforcé (origine CR 500)
click for the big one
.
*Levier de blocage de l'escargot de réglage
click for the big one
.

Roue arrière de 2,50 au lieu de 2,75. Les jantes des Marathons sont renforcées, la nervure centrale est plus étroite et prononcée

click to enlarge
click to enlarge
Les moyeux de roue sont renforcés (à droite des moyeux avant standarts)

click to enlarge

click to enlarge

click to enlarge

click to enlarge

Reposes pieds plus large et sélecteur modifié
click to enlarge
click to enlarge
*Béquille latérale avec une semelle plus large pour ne pas s'enfoncer dans le sable
Béquille télescopique pour faire basculer la moto. Elle était habituellement fixée sur le sabot moteur. Par deux trous positionnés dans sur la partie arrière du sabot moteur, il permettait de lever la roue arrière ou avant

click to enlarge

Le cache droit de protection de la fourche est découpé pour faciliter le démontage de la roue
.
*Le garde-boue avant est raccourci à l'arrière
.
* garde-boue raccourci


(en France la Moto est homologuée RD03B monoplace et en Italie RD03-A Paris-Dakar, monoplace aussi)

Les numéros de série du cadre commencent par 6 (au lieu de 5)
click for the big one
.
Les numéros de série du moteur commencent par 6 (au lieu de 5)
click for the big one
.
Le poids déclaré (sur la fiche d'homologation française) : 255 kg en ordre de marche
..
.
.
